최적화된 디지털 용접시스템!
고효율, 친환경 용접기 및 주변기기로

와이어피더　I　제품소개

용접시스템

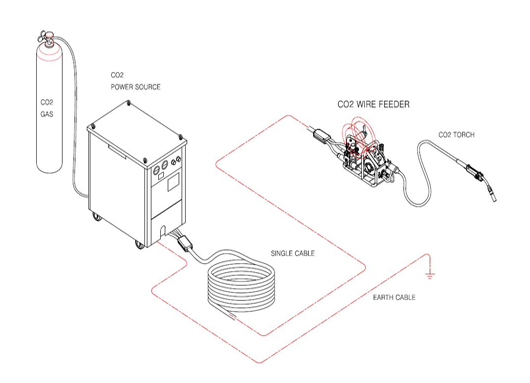

국내외 대형 조선소에서 가장 많이 사용하는 용접 방법은 이산화탄소(Co2) 용접시스템(Welding system)으로 기본적으로 용가재로 작용하는 소모성 플럭스 충전 와이어(Flux cored wire : 규소, 망간등의 탈산 성분을 함유시킨 Solid wire)를 일정한 속도로 융용지에 용접기로부터 송급하는 전류를 통해 플럭스 와이어와 모재사이에 아크를 일으켜 용접하는 방법으로 융착 속도의 증가 로봇 및 자동화 용접 가능으로 생산성이 향상되는 용접법이다.

상기 이산화탄소 용접시스템(Welding System)중 플럭스 와이어를 송급하는 장치인 와이어 피더(Wire feeder)는 1축 Wire feeder, 2축 Wire feeder, PUSH, PULL, PUSH-PULL, EXTENTION, 그리고 송급 구조에서 1롤 & 3롤 세라믹 롤러와 2롤 & 4롤 GEAR ROLLER 등이 있습니다.
또한, 컨트롤을 용이한 REMOTE CONTROL FEEDER와 반자동 TIG 용접인 FILLER등이 있다.

와이어피더
  • 제품의 특징
  • 소형, 경량화(운반, 작업 효율 증대)
  • 전 용접기 적용 가능
  • OEM 주문 가능
  • 용접 와이어(0.9mm ~ 1.6mm)
  • 2ROLL/4ROLL 공급 가능
  • 적용분야
  • 국내외 조선소 용접시스템
  • 국내외 용접기 업체
  • 용접업체
1축2축PUSHPULLPUSH-PULLEXTENTION4롤/2롤 기어주문형
(대용량)리모컨 피더필러(FILLER)

1축　I　와이어피더

  • 제품의 구조

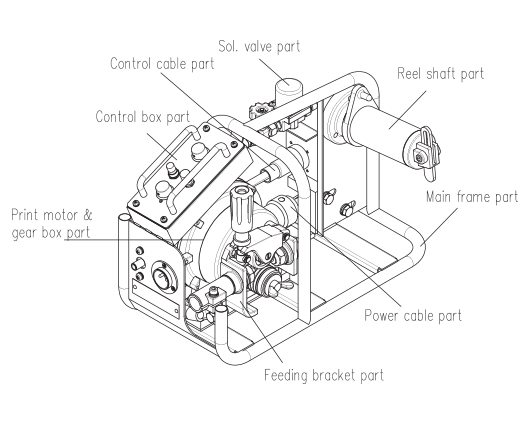

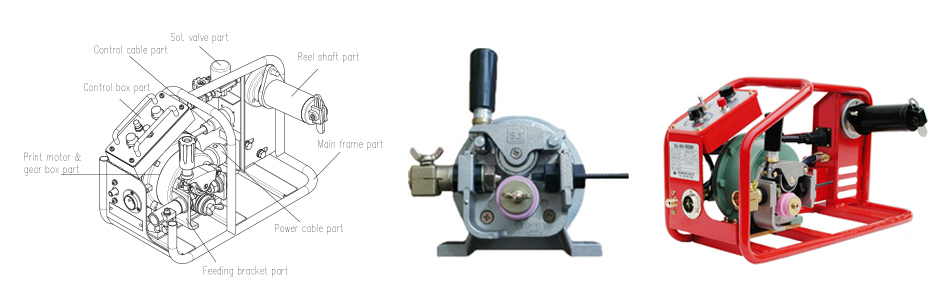

1축 Wire feeder는 하기 그림과 같이 프린터 모터의 출력을 일정한 속도로 감속한 1개의 출력 축에 세라믹 롤러와 베어링 타입의 가압 롤러를 이용하여 와이어를 송급하는 형태가 일반적인 구조이다. 또한, 한쌍의 세라믹과 베어링타입 가압롤러앞에 2개의 세라믹 롤러를 장착하는 bracket,1쌍의 gear type 롤러를 장착하는 bracket, 1개의 출력축에 2쌍의 gear 롤러를 부착하는 bracket등 이 있다.

wire-1x
  • PRODUCTS SPECIFICATION
Maker Body
Color		 Voltage Print
Motor		 Reducer Bracket Adaptor Ceramic
Roller		 Control
Box		 Sol Orifice Connector Power Cable
DSME Red D.C 24V 75W 25:1 Mini 20mm 1.4/1.4 Plastic No MS3102A 18-8P 90SQ socket
DWE Red D.C 24V 75W 25:1 Mini 20mm 1.2/1.4 Plastic 5kg 2mm MS3102A 20-16P 70SQ
HHI Blue D.C 24V 75W 25:1 Mini 19mm 1.4/1.4 Steel 1kg 4mm MS3102A 20-16P 70SQ
HMD Blue D.C 24V 75W 25:1 Mini 19mm 1.4/1.4 Steel 2kg 3mm MS3102A 20-16P 60SQ
SUNGDONG Orange D.C 24V 75W 25:1 Mini 25mm 1.4/1.4 Plastic 1kg 4mm MS3102A 18-19P 60SQ
SAMSUNG Orange D.C 24V 75W 25:1 Mini 25mm 1.4/1.4 Plastic PARK
1kg 4mm		 MS3102A 18-19P 70SQ
STX Red D.C 24V 75W 25:1 Mini 20mm 1.4/1.4 Plastic 5kg 2mm MS3102A 20-16P S60/D70
HANJIN(Y) Blue D.C 24V 75W 25:1 Mini 20mm 1.4/1.4 Steel PARK
2kg 3mm		 MS3102A 20-16P 80SQ
General
Company		 Blue D.C 24V 75W 25:1 Mini 20mm 1.2/1.4
1.4/1.4		 Steel 5kg 2mm MS3102A 20-16P 60SQ
  • DIMENSION

2축　I　와이어피더

  • 제품의 구조

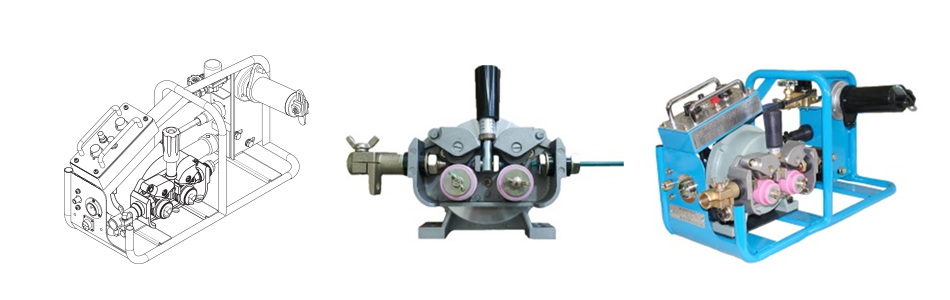

2축 Wire feeder는 하기 그림과 같이 프린터 모터의 출력을 일정한 속도로 감속한 2개의 출력축에 세라믹 롤러와 베어링 타입의 가압 롤러를 이용하여 와이어를 송급하는 형태가 일반적인 구조이다. 또한, 2쌍의 출력축 GEARE에 2쌍의 GEAR 롤러를 부착하는 방법등이 있다.

wire-2x
  • PRODUCTS SPECIFICATION
Maker Body
Color		 Voltage Print
Motor		 Reducer Bracket Adaptor Ceramic
Roller		 Control
Box		 Sol Orifice Connector Power
Cable
DSME Red D.C 24V 75W 25:1 2 axis 20mm 1.4/1.4 Plastic No MS3102A 18-8P 90SQ socket
DWE Red D.C 24V 75W 25:1 2 axis 20mm 1.2/1.4 Plastic 5kg 2mm MS3102A 20-16P 70SQ
HHI Blue D.C 24V 75W 25:1 2 axis 19mm 1.4/1.4 Steel 1kg 4mm MS3102A 20-16P 70SQ
HMD Blue D.C 24V 75W 25:1 2 axis 19mm 1.4/1.4 Steel 2kg 3mm MS3102A 20-16P 60SQ
SUNGDONG Red D.C 24V 75W 25:1 2 axis 25mm 1.4/1.4 Plastic 1kg 4mm MS3102A 18-19P 60SQ
SAMSUNG Orange D.C 24V 75W 25:1 2 axis 25mm 1.4/1.4 Plastic 1kg 4mm MS3102A 18-19P 70SQ
STX D.C 24V 75W 25:1 2 axis 20mm 1.4/1.4 Plastic 5kg 2mm MS3102A 20-16P S60/D70
HANJIN D.C 24V 75W 25:1 2 axis 20mm 1.4/1.4 Steel PARK
2kg 3mm		 MS3102A 20-16P 80SQ
General
Company		 Blue D.C 24V 75W 25:1 2 axis 20mm 1.2/1.4
1.4/1.4		 Steel 5kg 2mm MS3102A 20-16P 60SQ
  • DIMENSION

PUSH　I　와이어피더

  • 제품의 구조

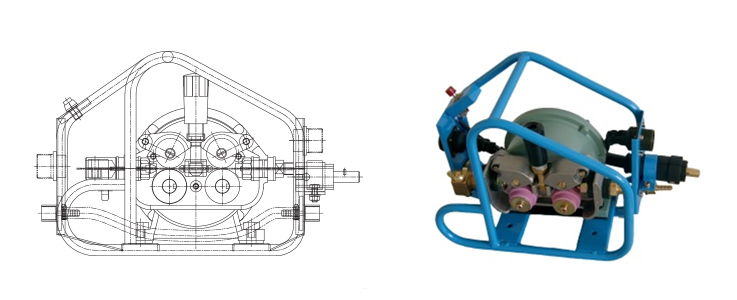

Push 송급기의 경우에는 단독 제품으로 사용하지 않고 용접거리가 50m 이상시에는 Pull wirefeeder와 같은 하나의 시스템(System)으로 설정되어 대부분 사용하며, 시스템의 전면에서 와이어를 송급하여 주는 기능을 하는 와이어 피더이다.

push-
  • SPECIFICATION
MODEL DRIVE DIMENSION(WxHxL) INPUT WEIGHT CONTROL
SF-MD 1H 2 SHAFT, 4 ROLL / 75W 170X250X420mm DC 24V / 18.3V 6.05Kg INCHING

PULL　I　와이어피더

  • 제품의 구조

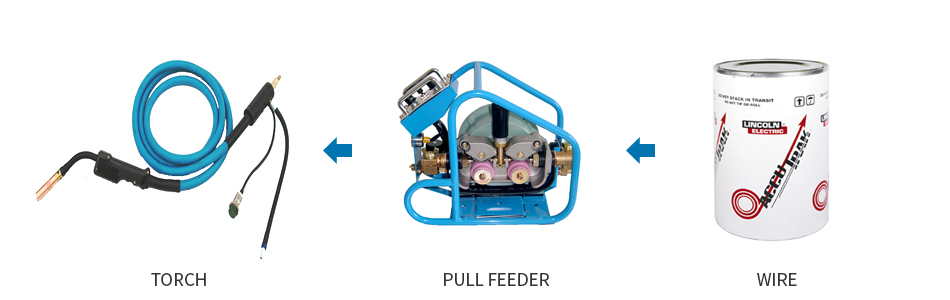

Pull 송급기의 경우에는 단독 제품으로 사용하지 않고 용접거리가 50m 이상시에는 Push wire feeder와 같은 하나의 시스템(System)으로 설정되어 대부분 사용하며, 시스템의 후면에서 와이어를 당겨 주는 기능을 하는 와이어 피더이다.

wire-pull
  • SPECIFICATION
MODEL DRIVE DIMENSION(WxHxL) INPUT WEIGHT CONTROL
SF-MD 1L 2 SHAFT, 4 ROLL / 75W 170X250X330mm DC 24V / 18.3V 6.45Kg INCHING, AMP, VOLT, GAS CHECK

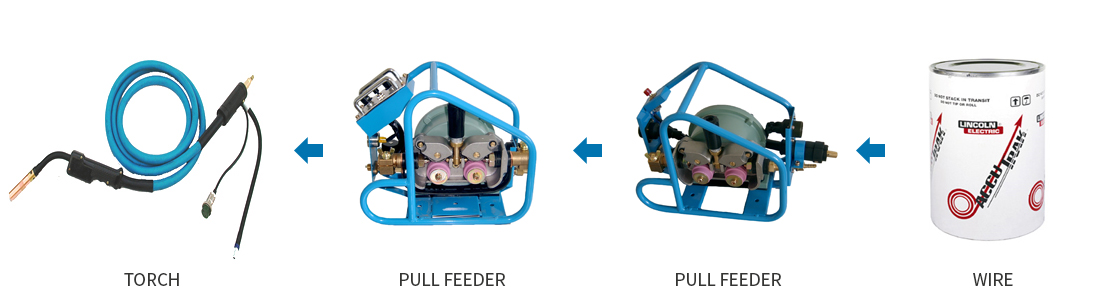

PUSH-PULL　I　와이어피더

  • 제품의 구조
wire-pull-push
  • SPECIFICATION

Pull Feeding Unit

MODEL DRIVE DIMENSION(WxHxL) INPUT WEIGHT CONTROL
SF-MD 1H 2 SHAFT, 4 ROLL / 75W 170X250X330mm DC 24V / 18.3V 6.45Kg INCHING, AMP, VOLT, GAS CHECK

Push Feeding Unit

MODEL DRIVE DIMENSION(WxHxL) INPUT WEIGHT CONTROL
SF-MD 1L 2 SHAFT, 4 ROLL / 75W 170X250X420mm DC 24V / 18.3V 6.05Kg INCHING
  • PRODUCTS SPECIFICATION
Maker Type Body
Color		 Voltage Print
Motor		 Reducer Bracket Adaptor Ceramic
Roller		 Control
Box		 Sol Orifice Connector Power
Cable
DSME PUSH Orange D.C 24V 75W 25:1 Mini 20mm+p/p 1.4/1.4 Inch. Bus Bar
DSME PULL Orange D.C 24V 75W 25:1 Mini 20mm+18mm 1.4/1.4 Plastic MS3102A 18-19P Bus Bar
HHI PUSH Blue D.C 24V 75W 25:1 2axis 19mm+p/p 1.4/1.4 Steel MS3102A 20-16P 70SQ
Direct
Connection
HHI PULL Blue D.C 24V 75W 25:1 2axis 19mm+18mm 1.4/1.4 Steel 1kg 4mm MS3102A 20-16P 70SQ
Jump
SUNGDONG PUSH Red D.C 24V 75W 25:1 2axis 20mm+p/p 1.4/1.4  Inch.
(Torgle)		 MS3102A 18-19P
SUNGDONG PULL Orange D.C 24V 75W 23:1 2axis 25mm+18mm 1.4/1.4 MS3102A 18-19P
HSHI PUSH Blue D.C 24V 75W 25:1 2axis 20mm+p/p 1.4/1.4 MS3102A 20-16P
HSHI PULL Blue D.C 24V 75W 23:1 2axis 20mm+20 1.4/1.4 1kg 4mm MS3102A 20-16P
SAMSUNG PUSH Blue D.C 24V 75W 25:1 2axis 20mm+p/p 1.4/1.4  Inch. MS3102A 18-19P
SAMSUNG PULL Blue D.C 24V 75W 23:1 2axis 25mm+18mm 1.4/1.4 MS3102A 18-19P
  • DIMENSION

EXTENTION　I　와이어피더

  • 제품의 구조

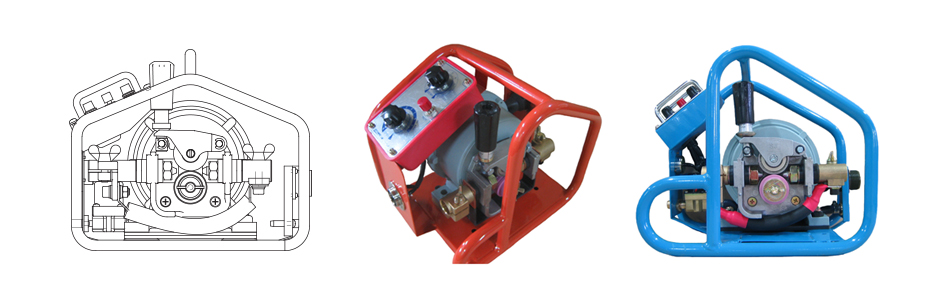

이 제품도 Push와 같은 개념의 제품으로써, 용접 거리가 멀 경우에 사용하는 제품으로 와이어를 멀리까지 밀어주는 보조 역할을 담당하는 Wire feeder.

extention
  • SPECIFICATION
Maker Body
Color		 Fig Voltage Print
Motor		 Reducer Bracket Adaptor Ceramic
Roller		 Control
Box		 Sol Orifice Connector Power
Cable
DSME [Ⅰ] D.C 24V 75W 25:1 Mini 20mm+P/P 1.4/1.4 Steel 5kg 2mm MS3102A 20-16P 60SQ
HHI Blue [Ⅱ] D.C 24V 75W 25:1 Mini 19mm+18mm 1.4/1.4 Steel 1kg 4mm MS3102A 20-16P 80SQ
HMD Blue [Ⅱ] D.C 24V 75W 25:1 Mini 19mm+19mm 1.4/1.4 Steel 2kg 3mm MS3102A 20-16P 60SQ
  • DIMENSION

4롤/2롤 기어　I　와이어피더

  • 일반타입 와이어 송급 구조

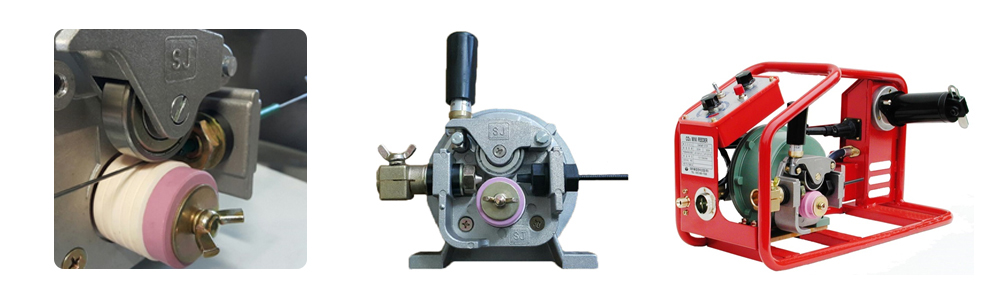

일반적인 CO2 WIRE FEEDER의 경우 프린터 모터(PRINT MOTOR) 출력에 일정 비율 감속한 고 토르크(HIGH TORQUE), 저 회전한 출력축에 삽입한 메인 롤러(V홈 세라믹 롤러(CERAMIC ROLLER)에 가압 롤러(베어링(BEARING) 타입)를 이용하여 회전력에 의한 와이어를 송급하는 구조이다.

4roll-2roll-gear
  • 기어타입 와이어 송급 구조

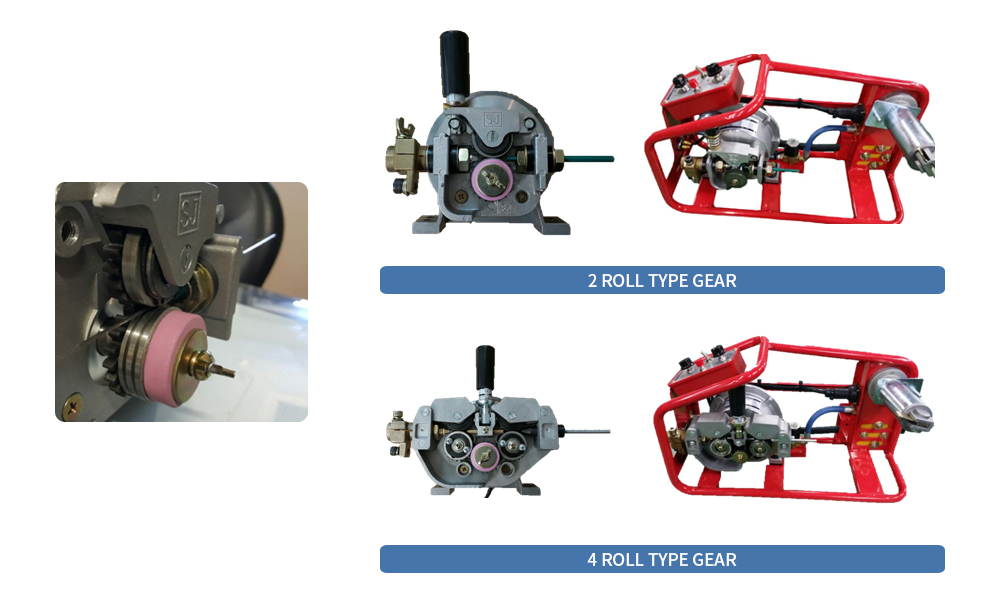

용접 품질(비드)를 매우 중요한 경우 프린터 모터(PRINT MOTOR)의 동력 전달시 WIRE의 미끄러짐, 휨, 처짐을 방지하기 위하여 동력 전달요소중 가장 정확한 기어(GEAR)를 이용하여 상하 2 ROLL / 4 ROLL 타입(TYPE)으로 전달함으로써, 와이어 송급정도를 정확히 전달하여 용접시 용접 품질(비드)을 높일 수 있다.

4roll-2roll-
  • 기어타입 와이어 송급 특징
    • WIRE 정확한 송급
    • WIRE 미끄러짐 방지
    • WIRE 휨 방지
    • WIRE 처짐 방지

주문형(대용량)　I　와이어피더

  • 제품의 구조

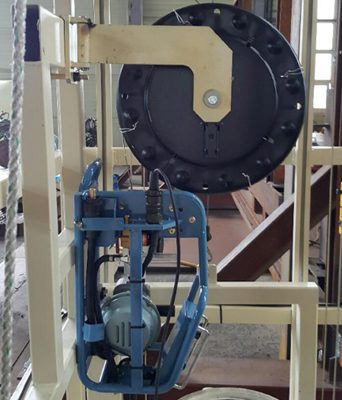

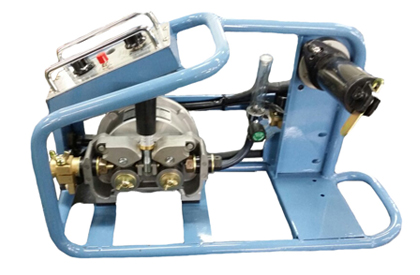

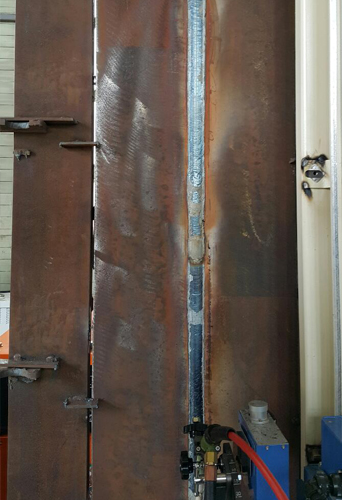

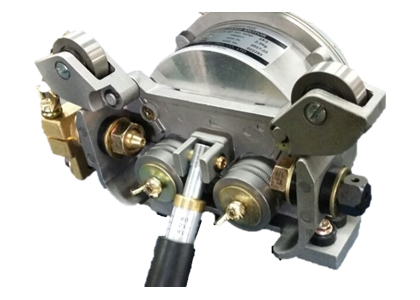

대형 조선소 CO2 용접의 경우 와이어 경은 대부분 1.2mm 또는 1.6mm를 사용하는 반면 주문형의 대용량(굵기) 2.0mm에서 2.4mm를 사용하는 WIRE FEEDER용 PRINT MOTOR 및 WIRE FEEDER를 개발하여 국내 및 해외에도 수출하고 있는 실정입니다.

대용량
large-two

PRINT MOTOR

  1. POWER SOURCE : D.C 24V
  2. RATED POWER : 75W / 125W
  3. RATED AMPERE : 5A / 8A
  4. RATED rpm : 3,600 rpm

GEAR BOX

  1. GEAR RATIO : 1/25
  2. OUTPUT SHAFT TYPE : 2 SHAFT

ROLLER

  1. MATERIAL : SKD-11
  2. OUTDIA : 40mm
  3. HOME TYPE : V-HOME
  4. V-HOME FINISHED : KNURLING
  5. HEAT TREATMENT : CARBURIZING
  6. QUALITY : 2EA
  7. WIRE OUTDIA : 2.0mm / 2.4mm / 기타 협의
large-img-1
large-img-2

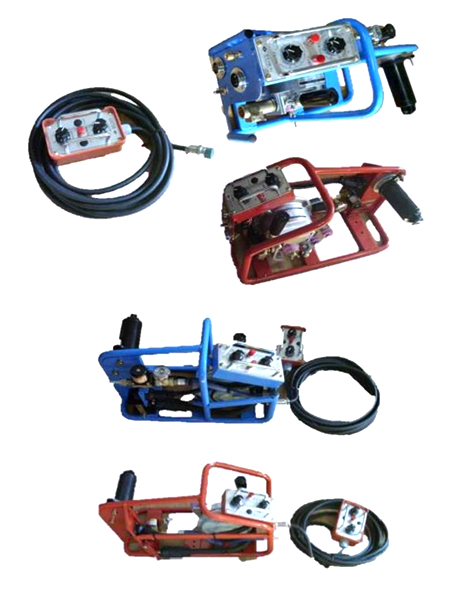

리모컨 피더　I　와이어피더

  • Remote control wire feeder란?

기존 Wire feeder는 작업자가 용접위치 근처에 방경 5m내에 설치하여 컨트롤 박스 상단의 조작을 통하여 Torch를 이용하여 용접작업을 실시함으로써, 작업 반경이 제한적일 수 밖에 없었다.

이러한 문제점을 해결하기 위하여 1차적으로 Wire feeder에서 송급 속도를 셋팅후 Remote control을 접속한 후 송급기 전면의 ON/OFF Torgle Switch를 ON상태에서 Remote control를 작업자가 휴대한다. 이후 송급속도를 수정할 경우가 발생시에는 작업자가 휴대한 remote control를 통하여 Wire 송급속도를 가변할 수 있는 편리한 기능을 추가한 Co2 Wire feeder입니다.

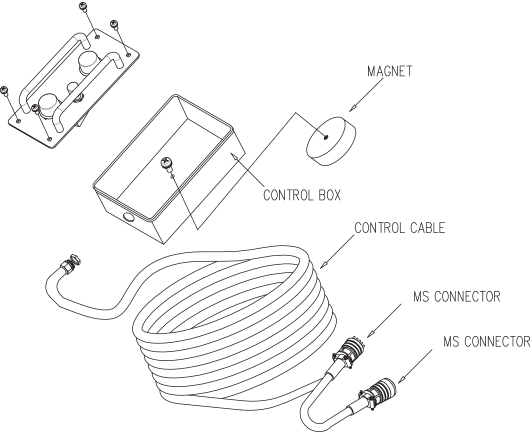

  • Remote control 구조

송급기(Wire feeder)와 Remote control box, MS Connector, Cable, Ring Magnet등으로 구성되어 있다.

리모컨피더
Remote22
  • SPECIFICATION
  • 용접 능률 향상(Remote control)
  • 용접 불량 예방(Wire 송급속도 가변 : 즉각적인 대처)
  • 송급방법 편리성(수동/Remote control)
  • 안전사고 예방
  • SPECIFICATION
  • CO2 와이어 휘더 리모콘(와이어 타입)
  • 협소한 공간, 고소 층간 용접작업 용이
  • 적용 케이블 길이 : 3m, 5m, 10m(옵션)
  • DIMENSION

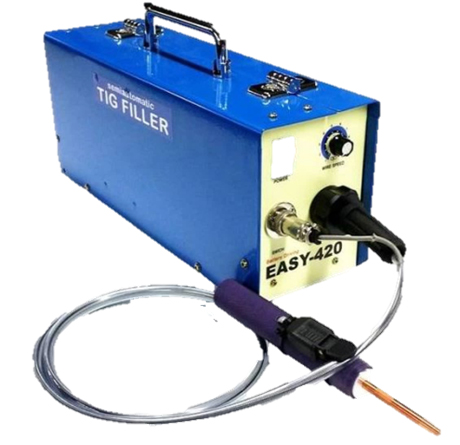

필러(FILLER)　I　와이어피더

  • Semiautomation TIG Filler?

TIG 용접에서 가장 해결해야하는 부분은 용접봉을 계속해서 공급하는 방법이다. 이는 Co2 용접처럼 20Kg의 보빈(Bobbin)이나 300Kg의 드럼(Drum)에 감겨져 있는 플럭스 와이어를 송급기를 이용하여 지속적으로 자동공급하는것이 아니라, 150mm 길이 용접봉을 작업자가 일정한 간격으로 수동으로 밀어서 용접하고자하는 용접용 장갑과 용접봉의 마찰로 인해서 방향이 일정하지 않는 문제점을 송급기를 개발하여 Wire형 용접봉을 일정하게 연속으로 공급이 가능하게 개발하였다.

필러
  • 적용 현장
  • 대형 조선소 석유 시추선 제작
  • 플랜트(Plant)/발전소 보수용(Pipe 용접)
  • 용접 불똥으로 인한 화재 위험이 많은 곳
  • 용가봉(Welding rod)을 사용하는 알곤용접
  • 용접후 사상작업 없이 도장을 요하는 제품
  • 자동차 판금(수리)
  • 입간판 설치시
  • Co2용접으로 인한 스패터(Spatter) 없는 용접을 원하는 곳
  • SPECIFICATION

Motor & Gear ratio

  • Power : D.C 24V
  • Ampere : 1.5A
  • Wire diameter : 0.9/1.0/1.2mm
  • Feeding speed : 2.5 ~ 16.5m/Min

Wire

  • Weight : 1Kg

Size & Weight

  • Size : W125*L390*H185
  • Weight : 5Kg
