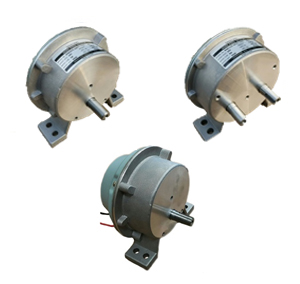

프린터 모터(Print motor)란?
Print Motor는 Motor의 전기자 부분을 다겹의 적층 core에 wire를 감아쓰는 종래의 권선형 대신 동판을 평면과 원선상의 코일 도체 패턴으로 정밀 가공한 sheet coil을 겹쳐쓰는 것으로 Wire만 사용해온 motor 설계상의 개념 대신에 3차원 평면상의 가공을 도입한 전기자기기계 설계를 가능케 한 Motor이다.
또한 print motor는 편형, 소형성향의 장점외에도 전압, 회전수의 변동에 잘 대응하는 고효율, 고신뢰성 등의 많은 장점을 갖고 있다.

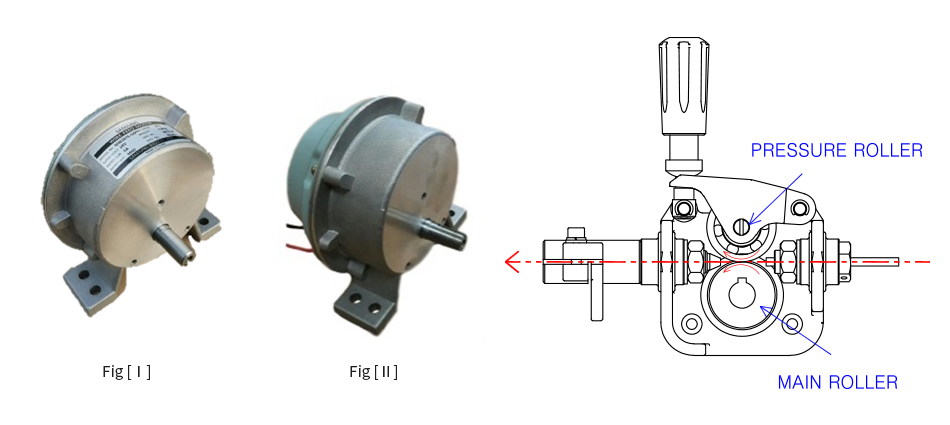

축력축(Output shaft)에 삽입된 메인 롤러와 위쪽의 가압 롤러( Presure roller)를 이용하여 와이어(Wire)를 송급하는 구조로 구성.
| Type | Maker | Voltage(V) | Power(W) | Ampere(A) | rpm | Ratio | REMARK |
|---|---|---|---|---|---|---|---|
| Fig [Ⅰ] | SAMJUNG | 18.3 | 75 | 5 | 3600 | 25:1 | |
| 24 | 75 | 5 | 3600 | 23, 25, 75, 90, 206:1 | |||
| YASKAWA | 24 | 75 | 5 | 3600 | 25:1 | ||
| Fig [Ⅱ] | SAMJUNG | 24 | 125 | 8 | 3600 | 25:1 | FAN |

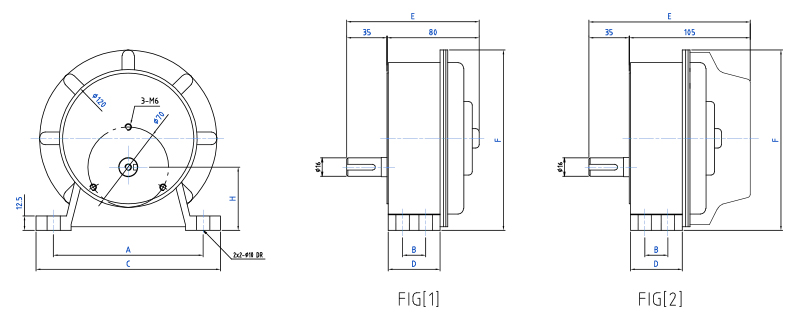

| Maker | Power | TYPE | FIG | A*B | C*D | H | E*F | Key | Weight |
|---|---|---|---|---|---|---|---|---|---|
| SAMJUNG | 18.3V 75W 25:1 | 일반 | [Ⅰ] | 130*20 | 160*45 | 55 | 115*160 | 1R 5*5*25 |
1.8 |
| 24V 75W 25:1 | |||||||||
| YASKAWA | 24V 75W 25:1 | 130*167 | 2.5 | ||||||
| SAMJUNG | 24V 75W 25:1 | FAN | [ II ] | 140*160 | 2.1 |
*Weight:kg

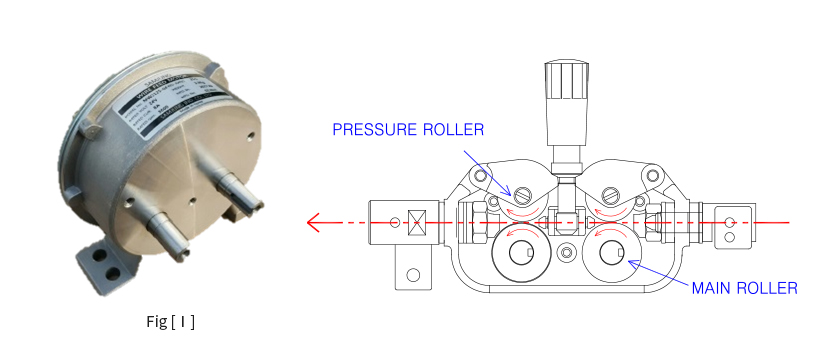

프린터 모터(Print motor)와 감속기(Gear box)에서 2개의 출력축(Output shaft)을 동시에 연결된 세라믹 롤러(Ceramic roller)가 정속하게 한방향으로 회전시켜 1개의 베어링타입 롤러의 가압 핸들(Presure handle) 이용하여 동시에 2개의 롤러(Roller)가 서로 텐션(Tention)을 유지하면서 앞편 롤러가 밀어주고 뒤편 롤러가 당기는 효과를 발휘하면서 와이어(Wire)를 송급하는 구조.
2개의 세라믹 롤러(Ceramic roller)가 서로 가압상태를 보상하여 시너지효과(Synergy effect)를 발생시켜 와이어(Wire) 송급시 와이어가 휨, 뒤틀림 및 늘어나지 않게 안정적으로 공급할 수 있다.
또한, 프린터 모터의 출력을 90W로 개발하여 최악의 조건(토치길이 최대 8~9m)에서도 테스터(Test)를 실시하여 생산하고 있으며, 무엇보다도 2축의 안정된 와이어 송급으로 익스텐션 기능, 케이블 길이 연장등에서도 가능한 Push-pull 기능까지 다용도, 다목적으로 사용 가능하다.
| Type | Maker | Voltage(V) | Power(W) | Ampere(A) | rpm | Ratio | REMARK |
|---|---|---|---|---|---|---|---|
| Fig [Ⅰ] | SAMJUNG | 18.3 | 75 | 5 | 3,600 | 25:1 | |
| 24 | 75 | 5 | 3,600 | 23, 25:1 | |||
| Fig [ II ] | 24 | 125 | 8 | 3,600 | 25:1 | FAN |

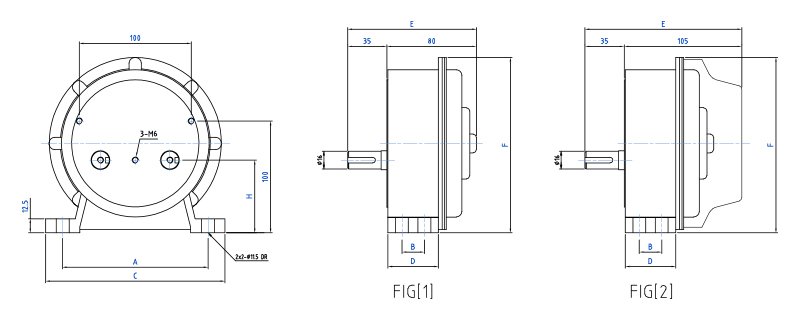

| Maker | Power | TYPE | FIG | A*B | C*D | H | E*F | Key | Weight |
|---|---|---|---|---|---|---|---|---|---|
| SAMJUNG | 18.3V 75W 25:1 | 일반 | [Ⅰ] | 130*20 | 160*45 | 65 | 115*160 | 1R 5*5*25 |
1.8 |
| 24V 75W 25:1 | |||||||||
| 24V 125W 25:1 | FAN | [ II ] | 140*160 | 2.1 |
*Weight:kg

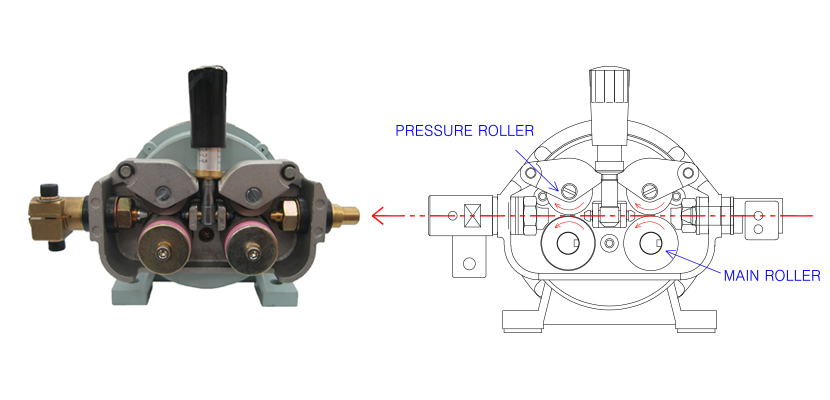

대형 조선소나 블럭공장의 경우 대형 호이스트위에 200~300Kg의 용접 와이어 드럼을 두고 각 기둥에 겐트리용 송급장치를 설치하여 호이스트가 이동시 자동 토치에 의한 모재를 용접하는 장치로써, 그림과 같이 대부분 프린터 모터 출력 75W 및 125W의 프린터 모터를 사용한다.
플럭스 와이어를 정확하고 균등하게 송급하기 위하여 일반적인 송급기의 경우 세라믹(Ceramic)과 베어링에 의한 가압 및 송급형태에서 탈피하여 스틸 롤러의 재질을 SKD11을 가공, 침탄 열처리하여 강도 및 내구성을 향상시켰으며, 2쌍의 상하 롤러가 와이어를 처짐없이 수평으로 공급한다.
| Type | Maker | Voltage(V) | Power(W) | Ampere(A) | rpm | Ratio | REMARK |
|---|---|---|---|---|---|---|---|
| Fig [Ⅰ] | SAMJUNG | 18.3 | 75 | 5 | 3600 | 25:1 | |
| 24 | 75 | 5 | 3600 | 23, 25:1 | |||
| Fig [Ⅱ] | 24 | 125 | 8 | 3600 | 25:1 | FAN |
| Maker | Power | TYPE | FIG | A*B | C*D | H | E*F | Key | Weight |
|---|---|---|---|---|---|---|---|---|---|
| SAMJUNG | 18.3V 75W 25:1 | FAN | [ Ⅱ ] | 130*20 | 160*45 | 65 | 140*160 | 1R 5*5*25 |
2.7 |
| 24V 75W 25:1 | 일반 | [ Ⅰ ] | 115*160 | 2.0 | |||||
| 24V 125W 25:1 | FAN | [ Ⅱ ] | 140*160 | 2.7 |
*Weight:kg
