GAS 유량계 I 디지털기기
대형 조선소의 경우 이산화탄소(Co2) 가스 공급시스템은 대형 탱크에서 각 공정별 분배기를 통하여 작업장까지 가스관을 통하여 공급되는 방식으로 개개의 송급기에 부착된 솔리노이드 밸브(Solenoid valve)를 통하여 공급되는 시스템이어서 실제 작업자의 경우 사용 압력(Presure)에 대하여서는 무관하게 작업할 뿐만 아니라, 회사 관리적인 차원에서도 이산화탄소의 압력이나 하루 사용량을 정확하게 수치상으로 알 수 없는 구조이다.
이러한 문제점을 해결하기 위해서 이산화탄소(Co2) 측정시스템(System)을 개발하여 측정된 데이터(Data) 값을 읽어 수치화하여 윈도우(Window) 표시창에 표시하는 인쇄회로 기판까지 개발하여 누구나 쉽게 이산화탄소의 압력 값과 유량 합계를 수치로 볼 수 있도록 개발하였다.
- 대형 조선소 용접시스템
- 개인 휴대용
- 분배기용
- Co2 Wire feeder용
- 가스 측정기의 밸브를 잠근상태에서 가스 분배기에 부착한다.
- 가스 측정기의 전원을 켜서 현재 가스 압력을 확인한다.
- 가스 압력 확인후 밸브를 조정하여 유량을 셋팅한다.
- 작업이 종료되면 가스 누적 사용량을 확인한다.
- 가스의 정확한 압력 체크
- 가스의 누적 유량 체크
- 가스 관리의 효율성 검토
PRINT MOTOR I 디지털기기

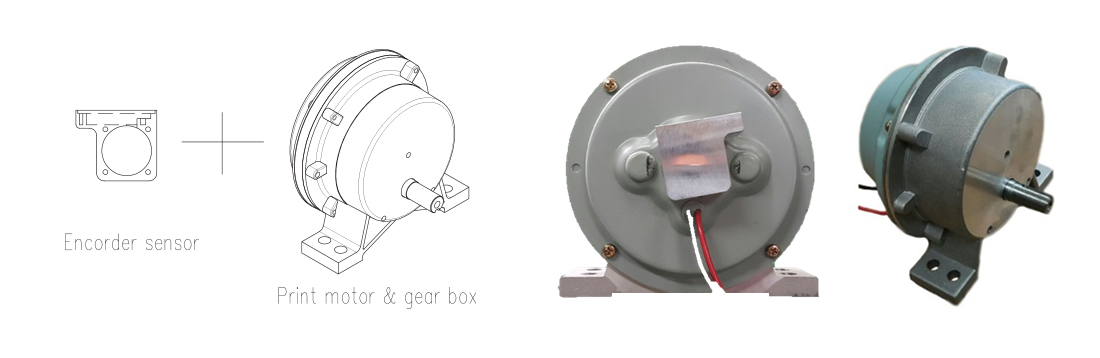

디지털(Digital) 프린터 모터(Print motor)는 균등한 플럭스 와이어(Wire)를 송급하기 위한 방법으로 아래 그림과 같이 우측 부분의 프린터 모터(Print motor)에 좌측 부분의 엔코더(Encorder) 센서를 통하여 실시간으로 프린터 모터(Print motor)의 회전수를 감지, 측정하여 급격한 외부요인(전압, 전류등)에 의하여 회전수가 미세하거나 급격하게 변동이 발생할시에는 작업자기 셋팅한 회전수로 복귀되도록 하는 기능을 하는 엔코더(Encorder) 부착형 프린터 모터(Print motor)를 개발.
Print motor & gear
| Power source | Rated power | Rated current | Rated rpm | Gear ratio | Dimension | Weight |
|---|---|---|---|---|---|---|
| D.C 24V | 75W / 125W | 5A / 8A | 3,600 rpm | 1/23, 1/25외 | W160*L140*H160 | 1.8 Kg |
WIRE FEEDER I 디지털기기

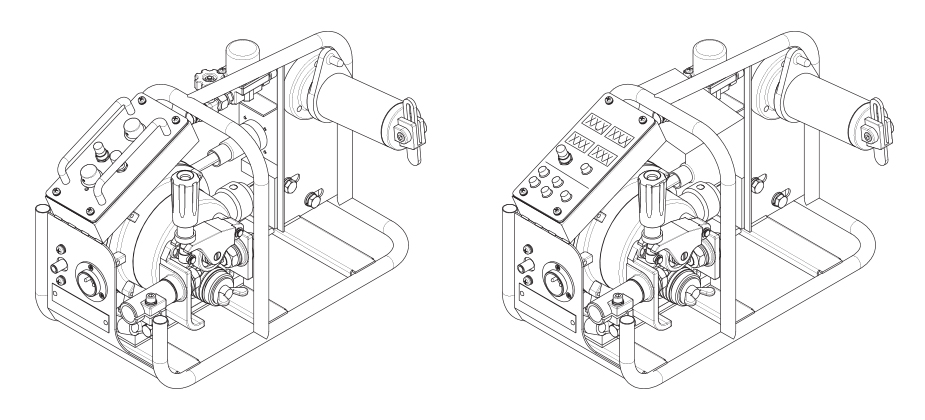

기존 아날로그 방식의 송급기는 아래 왼쪽 그림과 같이 와이어 송급 속도를 작업자의 경험이나 감각에 의하여 수동으로 컨트롤 박스의 조작스위치 (전류/전압)를 가감하는 볼륨방식의 조절에 의하여 프린터 모터(Print motor)의 회전 속도를 변화시켜 와이어 송급 속도를 변경시키는 방법으로 정확한 조절 어려움과 주변 환경이나 변수에 의하여 송급 속도의 값이 일정하게 유지되지 않아 프린터 모터(Print motor)의 입력 환경 변동으로 송급 속도가 변화되어 결국 용접작업 품질에 영향을 미친다.
신규 디지털(Digital) 와이어 송급장치(Wire feeder)는 상기 오른쪽 그림과 같이 프린터 모터(Print motor)의 끝단에 회전 속도를 자체 측정할 수 있는 엔코더(Encorder)를 부착하여 프린터모터의 회전수를 작업자가 원하는 회전수에 맞게 셋팅(Setting)함으로써, 저장된 회전수가 유지될 수 있도록 공급되는 전압, 전류를 실시간으로 자동으로 회전수로 조정이 가능하다. 또한 주변 환경이나, 요인에 의하여 회전수 변동이 있을 경우에도 지정된 회전수를 유지하기 위하여 실시간 모니터링을 하여 계속 일정한 속도로 와이어를 공급한다. 순간적인 부하가 발생하더라도 수초이내에 지정된 회전수를 회복한다. 이와 같이 어떠한 용접 환경에서도 능동적으로 자체 셋팅한 회전수를 유지함으로써 결국 용접 비드의 품질에 좋은 영향을 미친다.
엔코더 부착형 프린터 모터
프린터 모터
- 사용 전압 : D.C 24V
- 정격 출력 : 75W /125W
- 정격 전류 : 5A / 8A
- 정전격 회전수 : 3,600rpm
엔코더
- 사용 전압 : 문의
- 소비 전류 : 문의
- 최고 응답 주파수 : 문의
- 전회전 방향 : CW/CCW

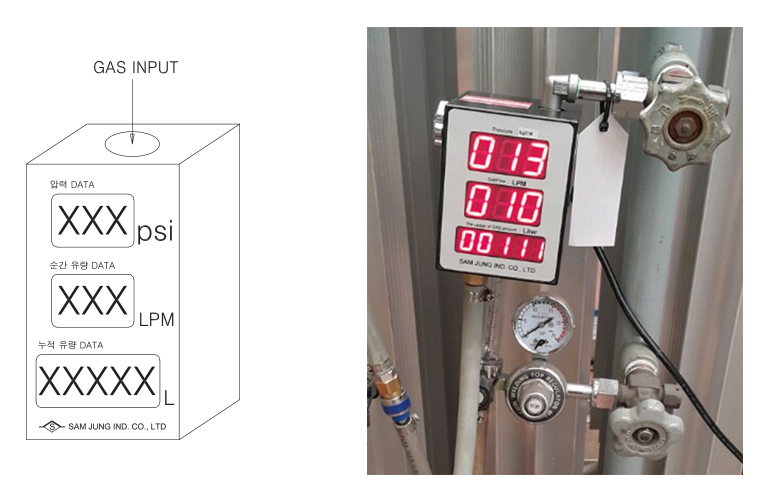

가스 유량 측정기
측정데이터
- 압력 측정 : (psi)
- 순간 유량 측정 : (LPM)
- 누적 유량 측정 : (L)

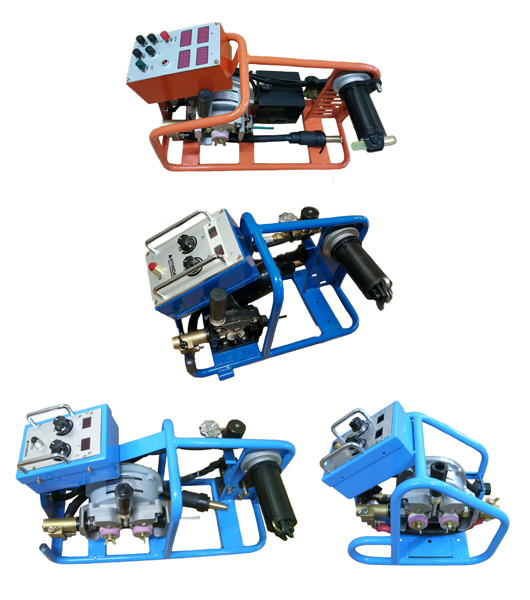

디지털 피더
(1) 아날로그 와이어 피더의 문제점
- 파워소스에서 공급되는 환경적인 요소에 의한 모터로 공급되는 전압, 전류 변동으로 인한 와이어 송급 속도 변동
- 분배기에서 공급되는 가스의 수치량 확인 불가 및 아날로그식 추가 장치 부착
(2) 디지털 와이어 피더의 신규 추가 기능
- 균일한 속도로 플럭스 와이어 송급 기능
- 일정한 양의 가스 공급 기능
(3) 균일한 와이어 송급 개선
- 사용자가 지정한 속도에 맞게 전압과 전류 자동 실시간 조정
- 사용자 지정 속도 모니터링
- 순간적인 회전수 변동시 수초이내 지정 회전수 복귀
- 외부 물리적인 환경 변동시 작동 중지후 경고등
(4) 일정한 양의 가스 공급 개선
- 컨트롤박스에서 유량 지속적 모니터링
- 일정수준 이상 또는 이하시 경고등 작동
- 지정 유량범위 이탈시 작동 정지 및 경고등
